Обратный осмос - мембранный метод очистки воды от всех растворенных в ней примесей. Получение очищенной воды достигается разделением поступающей в систему обратного осмоса воды (питающей воды) на две среды чистую воду и неочищенную воду. Извлечение чистой воды происходит на поверхности обратноосмотической мембраны под высоким давлением. Молекулы воды проходят через мембрану под давлением и поступают в линию очищенной воды - пермеат. Молекулы загрязнений «отфильтровываются» и накапливаются в оставшейся неочищенной воде - концентрат.
Система подключается к линии исходной воды, линии отвода пермеата и линии канализации.
Для защиты повышающего насоса и мембранных элементов от повреждения механическими частицами, данная система оборудована механическим предфильтром 10 мкм.
Работа системы организована следующим образом:
В режиме «Производство» для подачи питающей воды в систему открывается входной электромагнитный клапан. Вода для очистки от механических частиц поступает на фильтр.
Насос-дозатор (опция) используется для дозирования ингибитора осадкообразования для жесткой воды, либо других реагентов. Затем вода поступает на насос высокого давления. Насос нагнетает рабочее давление воды и подает ее в корпус высокого давления с мембранным элементом. В корпусе давления вода проходит через рулонный мембранный элементы, в которых образуется пермеат, собирающийся в осевую трубу элемента и выходящий из корпусов через осевые патрубки в торцах. Образовавшийся пермеат отводится через ротаметр. Концентрат выходит под давлением из выпускного патрубка и разделяется на два потока. Возвратная часть концентрата через регулятор возврата подмешивается с питающей водой для повторной мембранной очистки. Остальная часть концентрата сбрасывается в дренаж через регулятор продувки и ротаметр. Типичная конверсия для подземной и поверхностной воды солоноватого типа составляет от 50% до 65% (пропорция «пермеат: концентрат» составляет от 1 : 1 до 2 : 1).
Соотношение пермеата и концентрата регулируется таким образом, чтобы избежать сильного концентрирования и поддержать необходимую скорость потока, тем самым препятствуя появлению чрезмерных отложений на поверхности мембран.
Если на вход системы поступает недостаточное количество питающей воды (давление воды падает ниже 0,1 МПа) реле низкого давления отключает систему и блокирует все операции. Система включается автоматически. Если давление на входе в систему вновь будет не достаточным, система отключится. Система включается после того, как на входе в осмос будет давление.
Качество пермеата измеряется и отслеживается управляющим контроллером по его остаточному солесодержанию путем измерения минерализации (мг/л). В случае превышения предварительно заданного максимально допустимого значения солесодержания контроллер выдает звуковой сигнал об аварии системы.
В автоматическом режиме включение и отключение режима «Производство» контролируется датчиком уровня (поплавковым выключателем), установленным в емкости для чистой воды. При достижении верхнего уровня воды фильтрация прекращается, и система переходит в режим «Ожидание», при снижении ниже минимального-система снова переходит в режим «Производство». При превышении максимального давления система переходит в режим «Авария».
Как уже говорилось, их в основном устанавливают в пунктах общественного питания, центрах медицинских услуг, образовательных учреждениях и небольших предприятиях, где существует повешенная потребность в дополнительной очистке водопроводной воды.

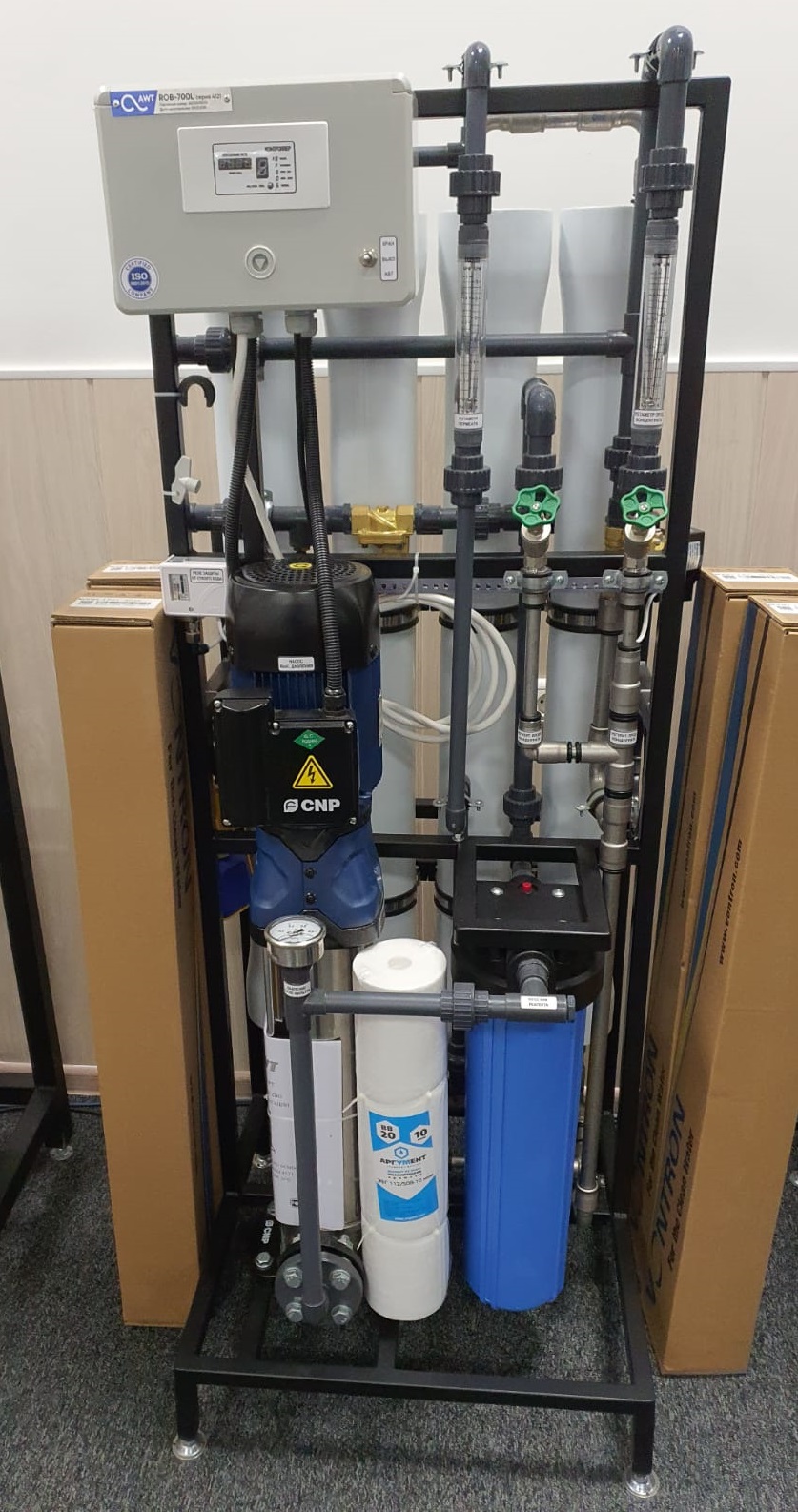

Стандартная комплектация
- Рама из окрашенной стали
- Центробежный многоступенчатый насос
- Стеклопластиковые мембранные модули 300 PSI
- Мембраны типоразмером 4040
- Механический фильтр Big Blue
- Контроллер с предустановленным программным обеспечением
- Игольчатые регулирующие вентиля
- Комплект КИП (манометры, ротаметры, поплавковый выключатель, реле защиты от "сухого хода", датчик электропроводности)
- Трубы, фитинги и арматура ПВХ
- Точки подключения станции CIP-мойки и станции дозирования реагентов
Опции
- Станция дозирования
- Станция CIP-мойки
- Рама, трубопровод из нержавеющей стали
- Ручная или автоматическая линия подмеса питьевой воды
- Комплект внешней линии промывки чистой водой с автоматикой
- Счетчик пермеата и концентрата
Готовые примеры работ:
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. 8 (961) 971-99-22 Заказать звонок
| Показатель | Максимальное значение |
| Жесткость, мг-экв/л (0Ж) | 7* |
|
Диапазон значений рН исходной воды: оптимальный рабочий при реагентной промывке |
7,0-7,5 3,0-10,0 2,0-12,0 |
|
Железо (общее), мг/л |
0,1 |
|
Марганец, мг/л |
0,1 |
|
Бор,мг/л |
0,5 |
|
Общее солесодержание, мг/л |
5000 |
|
Силикаты( диоксидкремния), мг/л |
10 |
|
Остаточный хлор, озон, КМnО4, мг/л |
0,1 |
|
Содержание нефтепродуктов и СПАВ, мг/л |
0,1 |
|
Мутность, мг/л |
0,5 |
|
Окисляемость перманганатная, мгO2/л |
3 |
| Сероводород, мг/л | 0,1 |
| Показатель плотности осадка (SDI) | 3* |
| Микробиологические показатели | СанПиН2.1.3685-21 |
| Температура воды на входе, 0С | 5-30 |
| Давление воды на входе, МПа | 0,2-0,5 |
* При увеличении показателей необходимо дополнительное оборудование
| Наименование | Количество мембран | Производительность*, л/ч | Габаритные размеры (ДхШхВ), м |
| ROB-350 | 2 | до 350 | 0,45x0,75x1,75 |
| ROB-500 | 3 | до 500 | 0,45x0,75x1,75 |
| ROB-700 | 4 | до 700 | 0,7x0,75x1,75 |
| ROB-1000 | 6 | до 1000 | 0,7x0,75x1,75 |
| ROB-1150 | 7 | до 1150 | 0,7x0,75x1,75 |
| ROB-1300 | 8 | до 1300 | 0,7x0,75x1,75 |
Руководство по установке и эксплуатации обратного осмоса на солоноватую воду
По всем вопросам, вы можете обратиться к нашим сотрудникам, которые являются опытными специалистами в области профессиональной водоподготовки.
Доверьте очистку воды профессионалам нашей компании, которые заботятся о вашем здоровье
